Thermografie aus der Luft
Wärmebildflüge machen sichtbar, was dem Auge entgeht: defekte Solarzellen, Wärmelecks in der Gebäudehülle und im Frühjahr Rehkitze im hohen Gras.
Prüfung von Solaranlagen
Einzelne Module fallen aus, die Anlage bringt nicht die erwartete Leistung. Aufs Dach steigen und Feld für Feld prüfen ist aufwendig, gefährlich und oft schlicht unwirtschaftlich.

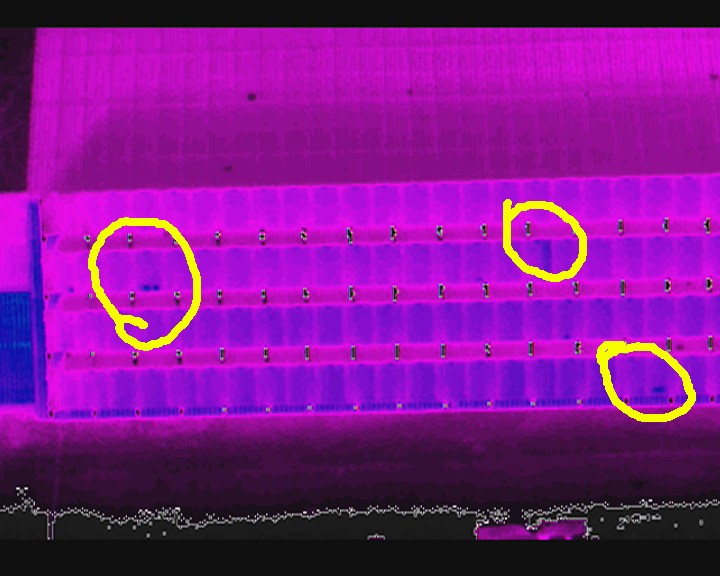

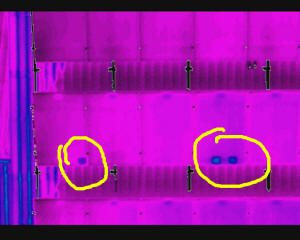

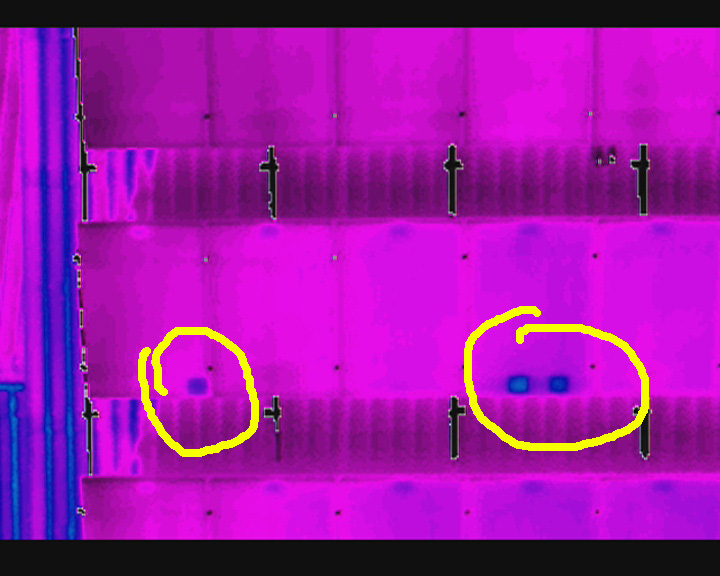

Die Drohne startet direkt vor dem Gebäude: Defekte Zellen verraten sich im Wärmebild durch erhöhte Abstrahlung. Innerhalb von etwa fünf Minuten ist auch eine große Dachfläche gescannt, die Auswertung läuft an der Bodenstation, noch während die Drohne in der Luft ist. Auffällige Module fliegen wir anschließend für Detailaufnahmen einzeln an.
So wird aus der Fehlersuche eine gezielte, wirtschaftliche Instandsetzung.
Wärmelecks am Gebäude finden

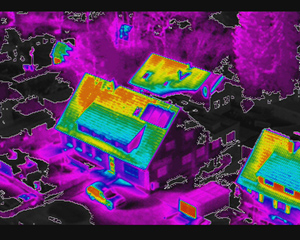

Ein Rundflug genügt, um ein Objekt komplett thermografisch zu erfassen. Im Video zeigen sich die gröbsten Wärmelecks sofort; kritische Stellen fliegen wir für ein Detailbild erneut an.
Das funktioniert an schwer zugänglichen Fassaden und Dächern genauso wie am Einfamilienhaus, ohne Gerüst und ohne Hebebühne.
Behördengänge für die Fluggenehmigung übernehmen wir; eine allgemeine Aufstiegsgenehmigung für Baden-Württemberg liegt vor.
Wärmebild in der Natur: Kitzrettung & Wildschwein-Suche
Vor der Mahd Wiesen nach Rehkitzen absuchen, Schwarzwild im Revier aufspüren: diese Einsätze laufen über unser Schwesterangebot wildflug.eu.
Was Sie über Drohnen-Thermografie wissen sollten
Warum radiometrisch messen mehr ist als bunte Bilder, was ein Wärmebild an einer PV-Anlage wirklich findet und welche Bedingungen eine Messung aussagekräftig machen.
Radiometrisch heißt messen, nicht malen
Ein einfaches Wärmebild zeigt Falschfarben, ein radiometrisches speichert zu jedem einzelnen Bildpunkt den Temperaturwert. Der Unterschied zählt bei der Auswertung: Wir können nachträglich jeden Punkt der Aufnahme abfragen, Temperaturdifferenzen zwischen Modulen exakt beziffern und die Messung dokumentieren, statt Farbeindrücke zu deuten. Unsere Wärmebildplattform arbeitet radiometrisch und mit Zoom-Optik, die Messwerte je Pixel bleiben in der Datei erhalten.
Was das Wärmebild an einer PV-Anlage findet
Defekte Zellen erscheinen als Hotspots, weil sie Strom in Wärme umsetzen statt ihn zu liefern. Typische Befunde aus der Luft: einzelne überhitzte Zellen, komplett warme Module bei ausgefallenen Strings, streifenförmige Muster bei defekten Bypass-Dioden, dazu Verschattung und Verschmutzung, die Ertrag kosten. Ein Flug erfasst auch große Dach- und Freiflächen in kurzer Zeit, ohne dass jemand aufs Dach steigt.
Wann eine Messung aussagekräftig ist
Die technische Regel für Thermografie an PV-Anlagen (IEC TS 62446-3:2017, Abschnitt 5.3 mit Tabelle 3) verlangt definierte Bedingungen: mindestens 600 Watt je Quadratmeter Einstrahlung in der Modulebene, wenig Wind, weitgehend wolkenfreien Himmel und eine Anlage, die unter Last läuft. Wir fliegen enger als die Norm verlangt und setzen die Windgrenze bei 4 Metern je Sekunde an. Deshalb legen wir Thermografie-Termine wetterabhängig und kurzfristig, ein fester Termin drei Wochen im Voraus wäre bei diesem Messverfahren unseriös.
Zum Nachlesen: Messbedingungen an der PV-Anlage · Wind und Regen verschieben den Termin
Drei Fragen, drei Verfahren
Thermografie ist nicht eine Leistung, sondern drei, und sie brauchen unterschiedliche Bedingungen. Die Photovoltaik-Prüfung sucht defekte Zellen und Strings und braucht Sonne, Last und wenig Wind. Die Gebäudethermografie sucht Wärmebrücken und Dämmlücken und braucht das Gegenteil, nämlich Kälte draußen und Wärme drinnen. Die Leckortung am Flachdach sucht durchfeuchtete Dämmung und arbeitet mit der gespeicherten Sonnenwärme in den Stunden nach Sonnenuntergang. Wer den falschen Termin bekommt, bekommt ein Bild ohne Aussage. Deshalb fragen wir vor dem Angebot, welche der drei Fragen Sie beantwortet haben wollen.
Zum Nachlesen: Photovoltaik prüfen · Gebäudethermografie · Leckortung am Flachdach · Dachinspektion
Wo wir messen, und warum die Anfahrt zum Termin gehört
Wir sitzen in Eislingen an der Fils, mitten im Landkreis Göppingen. Von hier sind Göppingen, Salach, Süßen, Ebersbach, Geislingen und das obere Filstal in wenigen Minuten erreicht, die Region Stuttgart und der Rems-Murr-Kreis in unter einer Stunde. Das klingt nach Nebensache, ist aber bei diesem Messverfahren die halbe Miete: Thermografie-Termine werden ein bis zwei Tage vorher bestätigt, weil erst dann feststeht, ob die Bedingungen halten. Wer aus zweihundert Kilometern anreist, kann das nicht anbieten und legt den Termin stattdessen auf gut Glück in den Kalender. Für Anlagen außerhalb der Region rechnen wir die Anfahrt offen aus und bündeln, wo es geht, mehrere Objekte auf einen Tag.
Zum Nachlesen: Referenzen aus dem Landkreis · Preise und Anfahrt
Häufige Fragen
Muss die Anlage für die Messung abgeschaltet werden?
Nein, im Gegenteil: Die Anlage muss unter Last laufen, sonst zeigen defekte Zellen keinen Temperaturunterschied. Ihr Betrieb läuft während des Flugs normal weiter.
Findet die Drohne jeden Defekt?
Nein, und das sagen wir ehrlich: Ein Wärmebild zeigt, was sich thermisch abzeichnet. Elektrische Fehler ohne Temperaturunterschied sieht es nicht, dafür braucht es die elektrische Messung am Wechselrichter oder String. Die Thermografie ist das schnelle Suchverfahren über die Fläche, das die Stellen benennt, an denen sich eine genaue Prüfung lohnt.
Geht Thermografie auch am Gebäude?
Ja, etwa für Wärmebrücken an der Fassade oder die Leckortung an Flachdächern. Voraussetzung ist ein ausreichender Temperaturunterschied zwischen innen und außen, deshalb liegen Gebäude-Termine bevorzugt in der kalten Jahreszeit oder am frühen Morgen.
Machen Sie Thermografie auch im Landkreis Göppingen und Umgebung?
Ja, das ist unser Kerngebiet. Wir sitzen in Eislingen an der Fils; Göppingen, Salach, Süßen, Ebersbach und Geislingen sind in wenigen Minuten erreicht, die Region Stuttgart in unter einer Stunde. Weil Thermografie-Termine erst ein bis zwei Tage vorher bestätigt werden können, ist kurze Anfahrt bei diesem Verfahren ein praktischer Vorteil und kein Werbesatz.
Was bekomme ich als Ergebnis?
Radiometrische Aufnahmen mit den auffälligen Stellen markiert, dazu die Einordnung, was der Befund bedeutet und wo eine elektrische Nachprüfung sinnvoll ist. Das Rohmaterial mit den Messwerten je Pixel gehört zur Lieferung, damit Ihr Elektriker damit weiterarbeiten kann.
